การติดตั้งไมโครโฟนให้กับกล้องวงจรปิด

สวัสดีครับ วันนี้เรามาดูขั้นตอนการติดตั้งไมโครโฟนให้กับกล้องวงจรปิด เพื่อให้เราสามารถรับชมภาพจากกล้องวงจรปิดพร้อมเสียงได้กันดีกว่าครับขั้นตอนแรกเราต้องมีอุปกรณ์รับเสียงก่อนครับ
ราคา MIC  390฿ คลิกสั่งซื้อ

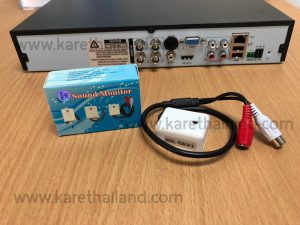

และนี่ก็คือ sound monitor อุปกรณ์ชิ้นสำคัญที่จะทำให้กล้องวงจรปิดของเรามีออฟชั่นเสียง เพิ่มขึ้นมาครับ

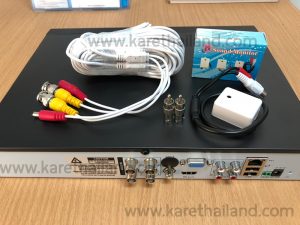

ซึ่ง ในชุดของไมโครโฟน 1 ตัว จะมีสายสำเร็จ 1 เส้น และ หัวแปลงสัญญาณ

BNCfm-RCA จำนวน 2 หัว ให้อยู่ในชุดแล้วครับ

วิธีการติดตั้งง่ายๆ ก็คือ

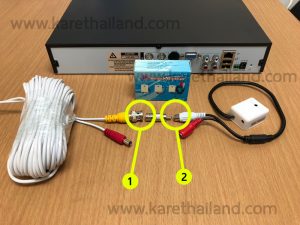

1. นำหัว BNCf-RCAm ต่อเข้ากับสายสำเร็จ ตามขั้นตอนที่ 1

2. นำหัว BNCfm-RCA อีกด้าน ต่อเข้ากับ ไมโครโฟน ตามขั้นตอนที่ 2

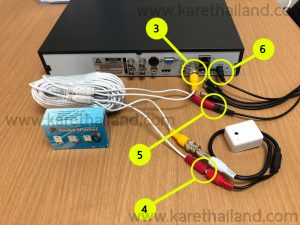

3. ให้นำหัว BNC อีกด้านหนึ่งของสายสำเร็จ ที่ทำการใส่ตัวแปลงสัญญาณ BNCf-RCAm แล้วไปเสียบกับช่องสัญญาณเสียง ที่เครื่อง DVR
ตามหมายเลขแชลแนลของกล้องที่ต้องการให้มีการบันทึกเสียง ตามขั้นตอนที่ 3

4. ให้เสียบหัวสีแดงที่เป็นตัวผู้ ของสายสำเร็จเข้ากับ ไมโครโฟน ตามขั้นตอนที่ 4

5. นำหัวสีแดงตัวเมียในขั้นตอนที่ 5 ไปเสียบกับ สายไฟของ adapter 12V ครับ

6. นำไมโครโฟนไปวางไว้ในที่ๆต้องการให้รับเสียงครับ ยกตัวอย่างครับ เช่น เราอาจจะติดตั้งกล้องไว้ในร้านกาแฟที่มุมบนเพดานของร้าน ซึ่งให้ลูกน้องเป็นคนขาย และเราก็สามารถนำไมโครโฟนไปวางไว้ที่ ใต้แคชเชียร์ เพื่อให้ได้ยินเสียง ของพนักงานว่าต้อนรับลูกค้าดีหรือไม่ เป็นต้น

7. นำสายไฟ 12V จาก อแดปเตอร์ เสียบเข้ากับเครื่อง DVR ตามขั้นตอนที่ 6

หมายเหตุ : ไม่จำเป็นต้องวางไมโครโฟนไว้ใกล้กับกล้องวงจรปิดครับ เพียงแค่ติดตั้งไว้ในบริเวณเดียวกันหรือตามความต้องการของผู้ใช้ครับ

หลังจากนั้น เราก็ต้องมาตั้งค่าในเครื่อง DVR ให้เปิดการรับเสียง ในช่องสัญญาณที่ต้องการให้มีออฟชั่นเสียง โดยการตั้งค่านั้น จะทำบนเครื่อง DVR โดยตรง หรือ สามารถ ปรับแต่งการตั้งค่าเครื่อง DVR บนอินเตอร์เน็ต ก็ได้ครับ

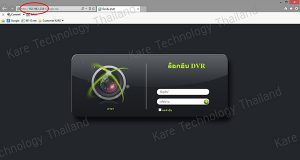

หมายเหตุ : หากท่านต้องการ ตั้งค่าเครื่อง DVR ผ่านอินเตอร์เน็ต โดยใช้คอมพิวเตอร์ให้ใช้ IE (Internet Explorer) ในการเข้าถึงเครื่อง DVR ครับ โดยให้พิม https:// ตามด้วย IP:ของเครื่อง DVR ตามที่ตั้งไว้ ตามด้วย : แล้วตามด้วยพอร์ทที่ตั้งไว้สำหรับ web ครับ เช่น https://192.168.1.234:90 หรือใส่ IP ตามที่ท่านตั้งไว้ หากถูกต้อง ท่านจะสามารถตั้งค่าเครื่อง DVR ผ่านอินเตอร์เน็ตได้ครับ จะพบหน้าต่างล๊อคอินดังภาพ

หลังจากนั้นเราก็จะมาทำการตั้งค่า ช่องสัญญาณ และการบันทึก เพื่อให้ช่องสัญญาณที่เราต้องการนั้น สามารถบันทึกเสียงได้

โดยมีขั้นตอนดังนี้

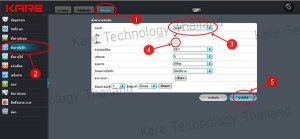

ขั้นตอนที่ 1 ให้เราเลือกเมนู ปรับแต่ง ครับ

ขั้นตอนที่ 2 ให้เราเลือก ตั้งค่าการบันทึก

ขั้นตอนที่ 3 ให้เราเลือกช่องสัญญาณที่ต้องการให้เครื่อง DVR บันทึกระบบเสียงคู่กับภาพ

ขั้นตอนที่ 4 ติ๊ก active ในช่องสี่เหลี่ยม เพื่อให้ช่องสัญญาณที่เลือกในขั้นตอนที่ 3 เปิดการใช้งานการรับเสียง

ขั้นตอนที่ 5 กดนำไปใช้ เพื่อบันทึกการตั้งค่า ครับ

หมายเหตุ : หากช่องสัญญาณใดที่ไม่ต้องการให้มีออฟชั่นเสียง ก็ไม่จำเป็นต้องเปิดให้บันทึกเสียงครับ

เท่านี้เราก็จะสามารถได้ยินเสียง และสามารถชมภาพไปพร้อมๆกันได้แล้วครับ
